만들자 옷걸이 안테나, 공짜로보자 디지털 TV

안녕하세요.

이번에 원래 살던 집보다 한층 올라오게 되어

아랫집에서는 수신불량으로 실패했던 옷걸이 안테나에 다시 도전해보게 되었습니다.

어디 한번 다시 만들어볼까요?

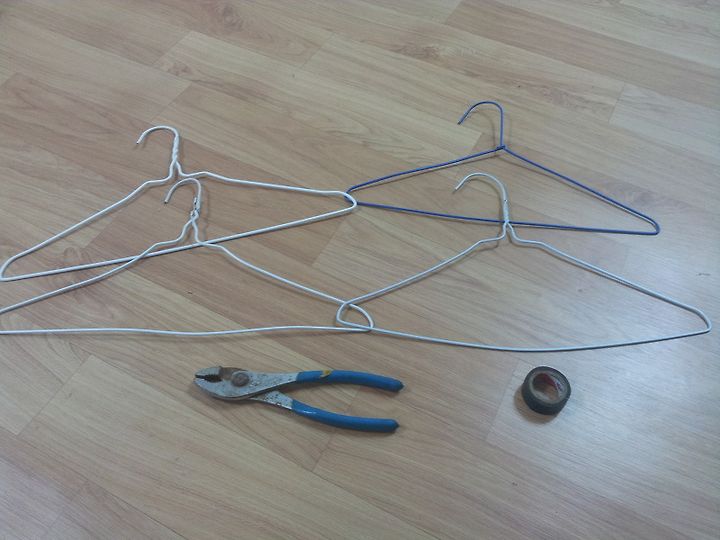

준비물

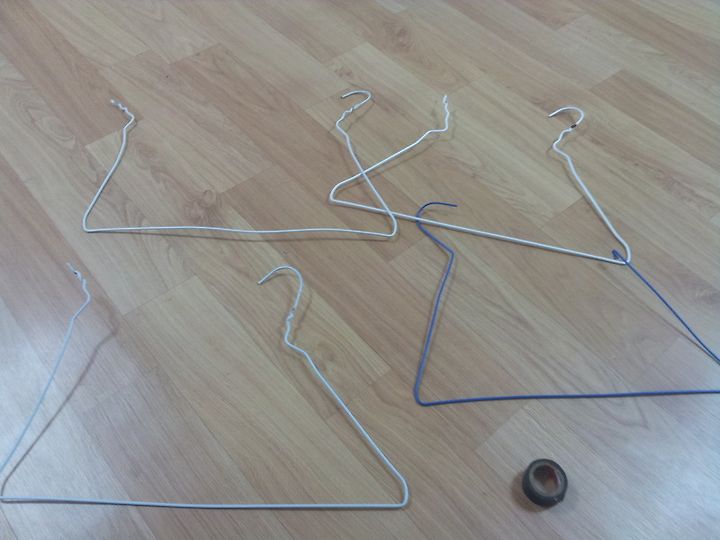

철제옷걸이(흔히 세탁소에서 주는 얇은 그 옷걸이 맞습니다), 펜치, 절연테이프, 유선케이블(최소 한쪽은 플러그가 남아있어야합니다.)

저희 동네의 경우 영 신호 수신이 좋지 못해 안테나를 크게 만들기 위해서 옷걸이 3개를 이어 만들었다는 점 참고바랍니다.

주의점

디지털 TV가 아닌 일반 TV는 이 안테나를 만들어 설치하셔도 디지털 방송은 볼수 없습니다.

디지털TV에서만 사용할 수 있다는 점 참고부탁드립니다.

만약 디지털TV가 아닌 경우 따로 셋탑박스가 필요하오니

http://www.digitaltv.or.kr/new/default.asp

참고부탁드려요.

step1.

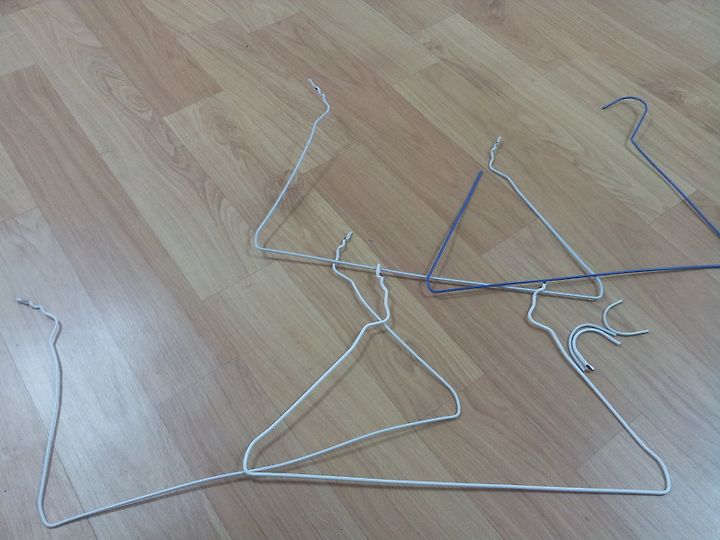

철제 옷걸이의 불필요한 부분을 잘라줍니다.

철제 옷걸이의 묶인 부분을 풀어주신 뒤에

튼튼한(!) 펜치로 힘 빡! 줘서 끊어줘야합니다.

꼬인 부분은 서로 이어서 쓸 부분이라 남겨놓고 그 윗부분은 불필요하니 잘라줍니다.

자르실때 힘이 부족하면 잘 안잘릴수 있습니다.

손 조심하시고, 여자분들은 남자분들께 부탁하거나 절단기 이용 바랍니다.

step2.

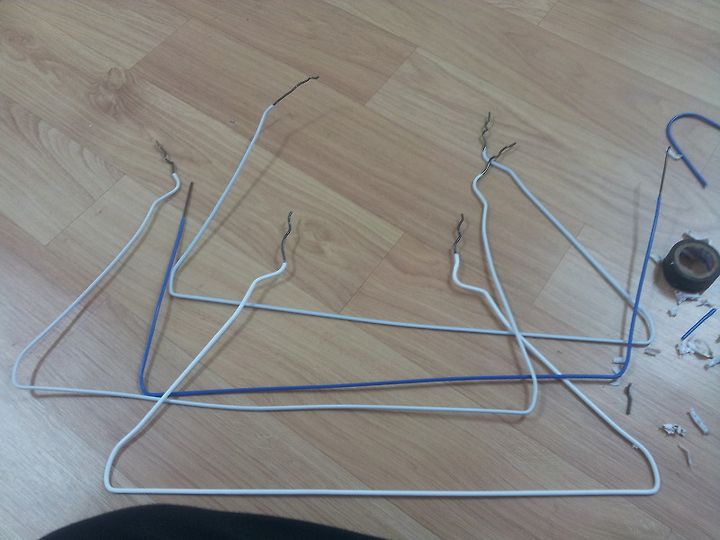

서로 이어줄 부분의 코팅을 벗기고 서로 이어줍니다.

역시 펜치를 이용해 옷걸이 코팅되어있는 부분을 벗겨줍니다.

상당히 힘이 많이 필요하네요.

다 벗겨주었으면 일단 서로 잇도록 하겠습니다.

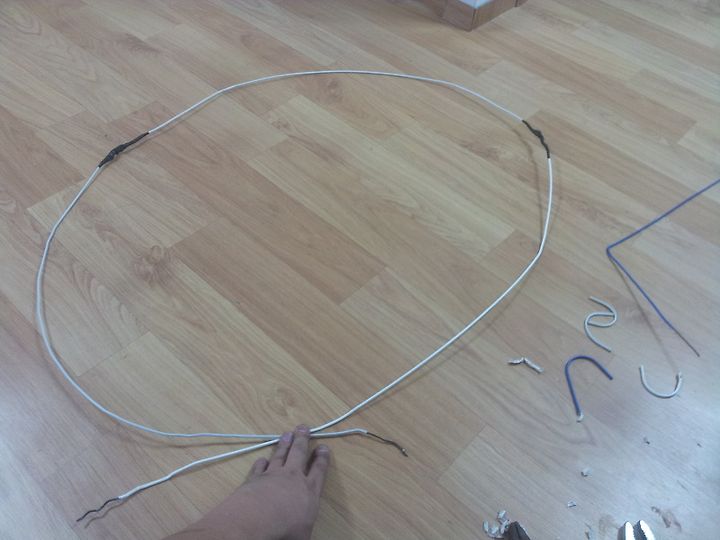

구부려진 부분을 살살 펴고 서로 이어서 절연 테이프로 감아놓은 모습입니다.

이어놓은 뒤에 모양을 잡아주는 것이 아무래도 용이합니다.

step2의 작업은 신호세기가 좋아서 수신이 잘 되어 옷걸이 한개로만 만들어도 되는 경우 하실 필요가 없겠네요. ㅎㅎ

step3.

안테나 모양 성형을 해줍니다.

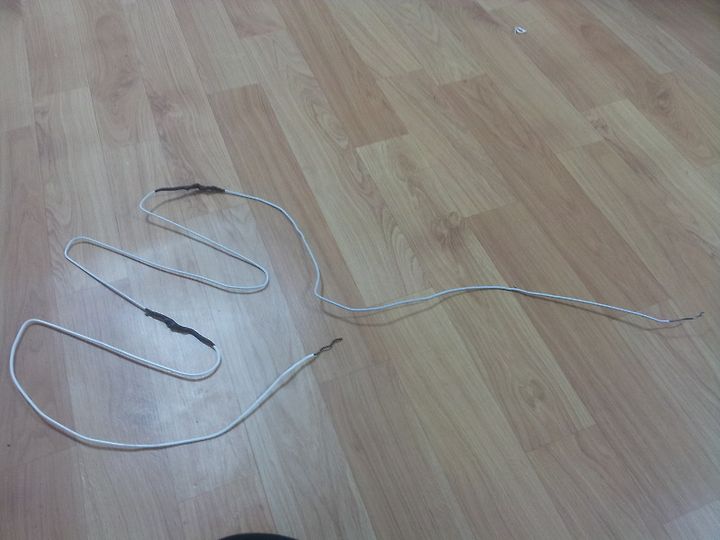

이제 안테나 모양을 좀 잡아주도록 하겠습니다.

이유는 모르겠으나 대체로 이 모양 비슷하게 많이 만드시더군요.

아마도 표면적을 넓혀 신호를 잘 잡기 위해서겠죠?

아주 대충 만들긴 했지만... 정말 예쁘지 않네요.

손으로 살살 구부리셔도 되고,

왠만하면 펜치 이용해서 구부려주세요.

생각보다 옷걸이의 강도가 단단합니다.

한쪽 부분이 긴 이유는 제가 안테나를 고정할 때 사용하려고 그런것이니 크게 신경 안쓰셔도 됩니다.

이렇게 안테나 성형이 완료 되었으면,

유선 케이블과 연결을 해보도록 하겠습니다.

step4.

유선 케이블과 연결합니다.

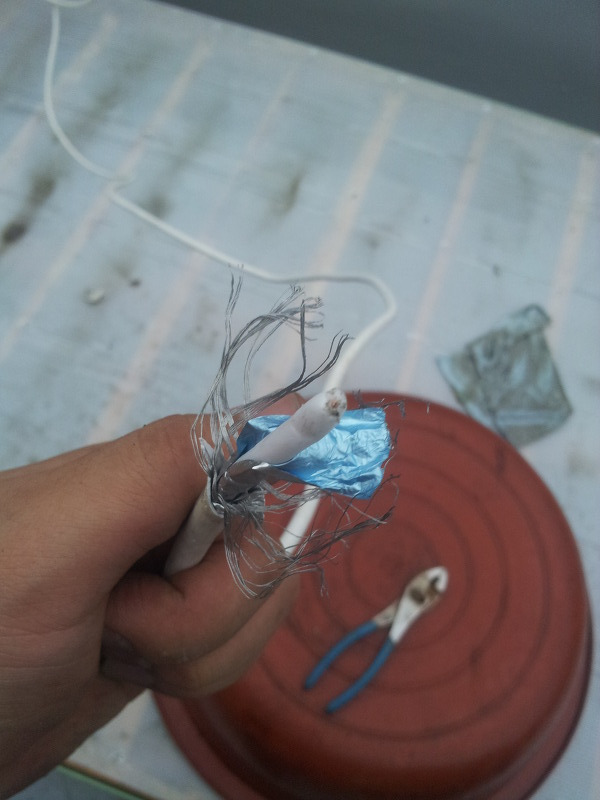

유선 케이블의 피복을 벗겨보면 이와같이 중앙의 굵은 구리심과

그것을 둘러싸고 있는 얇은 선들의 뭉치로 나누어져 있습니다.

만드신 안테나의 양 끝 부분을 각각에 이어주시면 됩니다.

간단하게 다시 설명드리자면

안테나의 한쪽 끝은 굵은 구리선과,

나머지 한쪽 끝은 얇은 선들과 연결해주시면 됩니다.

각각의 선은 서로 닿지 않도록 절연테이프로 잘 감아주셔야합니다.

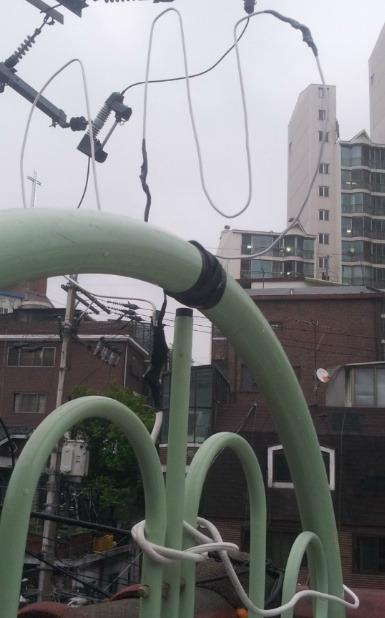

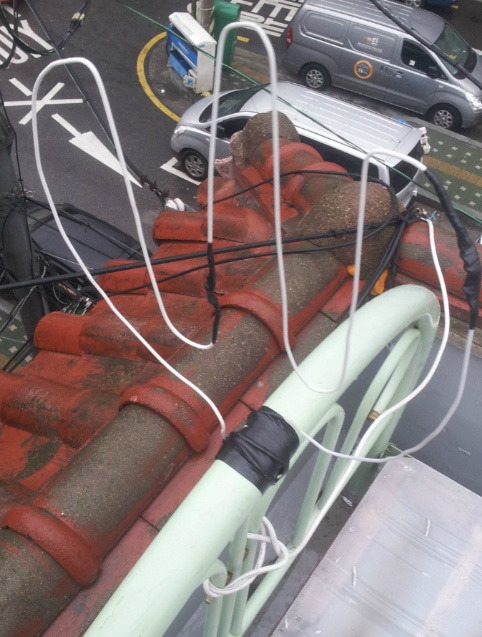

연결 뒤 안테나를 설치한 모습입니다.

이렇게 설치가 완료 되셨으면,

이제 TV와 연결해보도록 하겠습니다.

step5.

디지털TV와 연결.

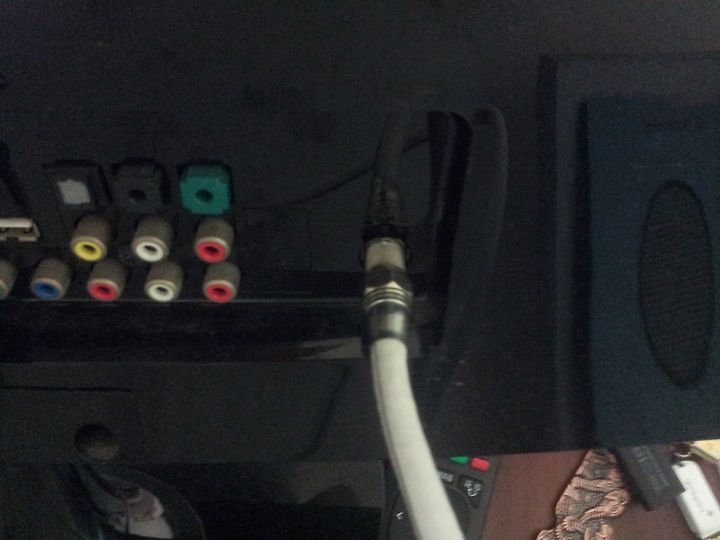

유선 케이블의 끝 부분을 디지털TV의 유선잭에 꽂아주시면 됩니다.

이와 같이 연결을 한뒤...

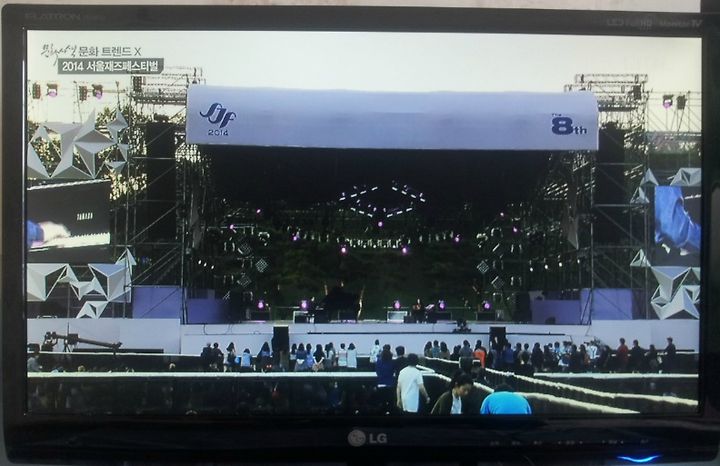

비가 안오는 맑은 날...

한층 올라온다고 수신이 아주 좋아지진 않았지만 그럭저럭 만족스럽게 나오긴 합니다.

어쨌든 완성했네요 ㅠㅠ

안테나의 방향은

http://211.43.210.46:8080/DigitalTV/main.jsp

에 들어가서 맞춰봐야겠습니다.

이 부분은 따로 포스팅 하도록 하겠습니다.

디지털TV 옷걸이 안테나 포스팅 여기서 마치겠습니다.

질문은 댓글로 남겨주세요...
